Имя:	Кабель оптического волокна куртки двойника ADSS	Тип:	На открытом воздухе воздушный диэлектрический кабель
Отсчет волокна:	ВОЛОКНО 96	ЧЛЕН STRENTH:	КЕВЛАР
Куртка:	PE/НА куртке	Цвет:	Черный
Пядь:	100 МЕТРОВ или как запрос	Применение:	Радиосвязь
тип волокна:	G652D	EM O:	Да
Высокий свет:	96 кабель оптического волокна ядра ADSS , Кабель для воздушных линий КЕВЛАРА 96Core само- поддерживая , Кабель оптического волокна ADSS 100 метров

СТЕКЛОВОЛОКНО
Тип волокна		G.652D
Диаметр поля режима	@ 1310 nm	9.2±0.4µm
	@1550 nm	10.4±0.8µm
Диаметр плакирования		125.0±0.7µm
Ошибка концентричности ядра		≤ 0.5µm
Не-циркулярность плакирования		≤ 1,0%
Покрывая диаметр		245±10µm
Амортизация	@ 1310 nm	≤ 0,36 dB/km
	@ 1550 nm	≤ 0,22 dB/km
Рассеивание	@ 1285 -1330nm	≤ 3,4 ps/(nm.km)
	@ 1550 nm	≤17.5 ps/(nm.km)
Нул длин волны рассеивания		1300~1324 nm
нул наклонов рассеивания		≤0.092 ps/(nm2.km)
длина волны выключения кабеля		≤1260 nm
Стресс доказательства		≥ 0,69 Gpa
Рассеивание режима поляризации		≤0.2 ps/√Km
Uncabled потеря macrobending волокна	Радиус (mm)	15
	количество поворотов	10
	Max.@ 1550nm (dB)	0,25
	Max.@ 1625nm (dB)	1

Технические данные
Для 24Core, пядь 800m
Волокно	Пядь (m)	OD (mm)	Модуль (² N/mm)	Коэффициент Linner расширяя	Вес	Безопасно идущее напряжение (n)
скорость ветра 35m/s и thinckness льда 0mm
24	800	15,5	2.86*104	0.02*10 ^-6	200	29680
скорость ветра 10m/s и thinckness льда 5mm
24	800	14,5	2.33*104	0.11*10 ^-6	185	19600

REF. Наружн	REF. Вес		Rec. Ежедневное максимальное.	Макс позволяемое	Перерыв	Прочность	Модуль	Жара	Соответствующая пядь
Диаметр	(kg/km)		Работая напряжение	Работая напряжение	Прочность	Член	Упругость	Расширение	(Стандарт NESC, m)
(mm)			(kN)	(kN)	(kN)	CSA	CSA	Коэффициент
	Куртка PE	НА куртке				(mm2)	(kN/mm2)	(x10- 6/K)		B	C	D
12,5	125	136	1,5	4	10	4,6	7,6	1,8	160	100	140	100
13	132	142	2,25	6	15	7,6	8,3	1,5	230	150	200	150
13,3	137	148	3	8	20	10,35	9,45	1,3	300	200	290	200
13,6	145	156	3,6	10	24	13,8	10,8	1,2	370	250	350	250
13,8	147	159	4,5	12	30	14,3	11,8	1	420	280	400	280
14,5	164	177	5,4	15	36	18,4	13,6	0,9	480	320	460	320
14,9	171	185	6,75	18	45	22	16,4	0,6	570	380	550	380
15,1	179	193	7,95	22	53	26,4	18	0,3	670	460	650	460
15,5	190	204	9	26	60	32,2	19,1	0,1	750	530	750	510

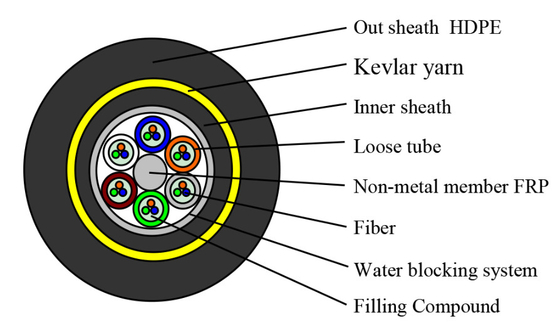

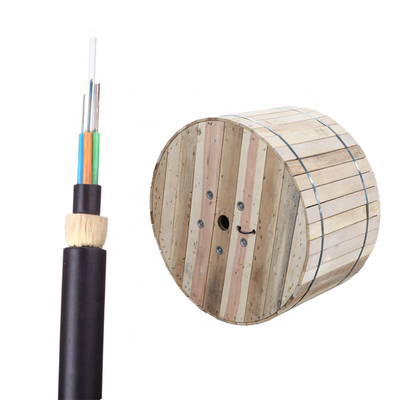

96 кабель для воздушных линий кабеля оптического волокна ядра ADSS само- поддерживая пядь в 100 метров

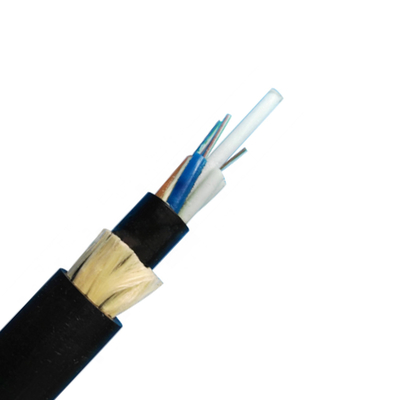

96 кабель оптического волокна ядра ADSS
